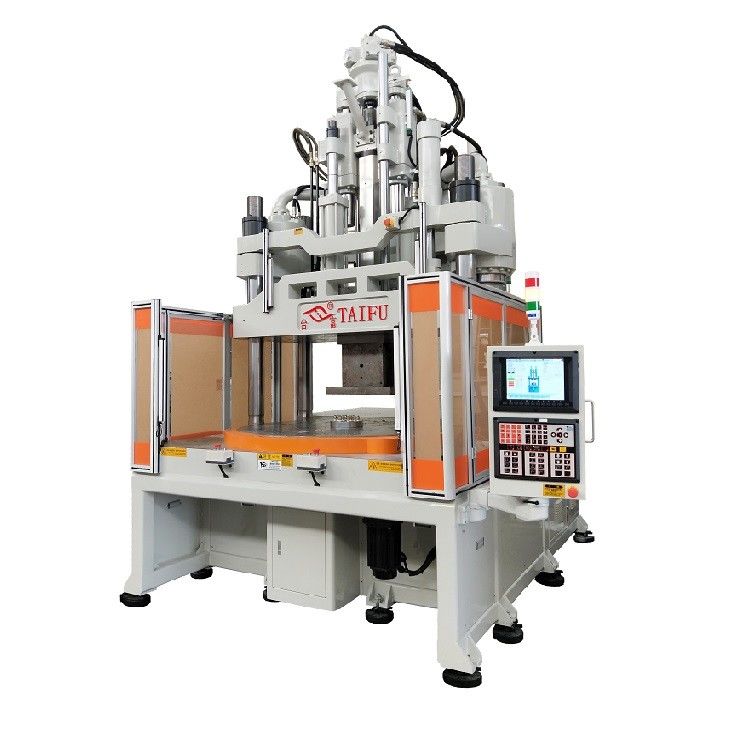

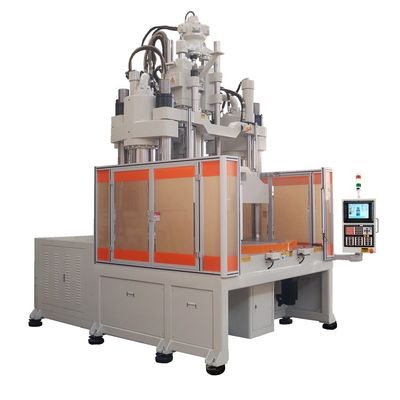

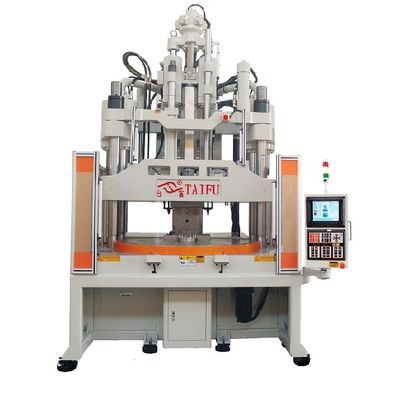

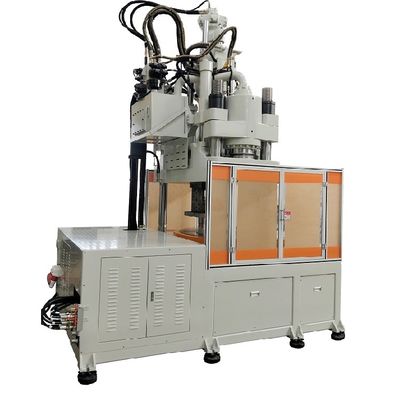

120Ton Low Workbench Vertical Rotary Injection Molding Machine Dengan Sertifikat CE
Taifu stasiun rendah vertikal mesin cetakan tabel putar injeksi mengadopsi meja kerja ergonomis, yang membuat operasi lebih nyaman dan aman.Diameter disk putar minimal adalah 810mm dan diameter maksimum adalah hingga 2300mm. mesin ini dilengkapi dengan sistem kontrol kinerja tinggi yang memberikan jaminan kuat untuk presisi injeksi berkualitas tinggi dan stabilitas.,karena desain disk yang dapat diputar yang unik, dapat digunakan bersamaan dengan perluasan peralatan otomatisasi, dll.,untuk mencapai kualitas tinggi dan produksi otomatis yang efisien dari bentuk kompleks dan produk khusus, yang sekarang banyak digunakan dalam suku cadang mobil dan industri energi baru.
Spesifikasi
Parameter Teknis Mesin
| PEMBANGUNAN |
UNIT |
TFW4-85R2 |
TFW4-120R2 |
TFW4-160R2 |
| Unit suntikan |
| Siklus sekrup |
mm |
140 |
160 |
200 |
| Diameter sekrup |
mm |
32 |
36 |
40 |
36 |
40 |
45 |
45 |
50 |
55 |
| Volume Injeksi Teoritis |
cm3 |
113 |
143 |
176 |
163 |
201 |
254 |
318 |
393 |
475 |
| Berat injeksi ((PS) |
g |
105 |
133 |
164 |
151 |
187 |
237 |
296 |
365 |
442 |
| Oz |
3.69 |
4.67 |
5.77 |
5.34 |
6.60 |
8.35 |
10.43 |
12.88 |
15.59 |
| Max.tekanan injeksi |
MPa |
228 |
180 |
146 |
222 |
180 |
142 |
218 |
177 |
146 |
| kgf/cm2 |
2331 |
1842 |
1492 |
2269 |
1838 |
1452 |
2226 |
1803 |
1490 |
| Tingkat suntikan |
cm3/s |
100 |
126 |
156 |
128 |
158 |
200 |
167 |
206 |
249 |
| Kecepatan injeksi maksimum |
mm/s |
124 |
126 |
105 |
| Kecepatan Rotasi Sekrup |
rpm |
10 ~ 280 |
10 ~ 280 |
10 ~ 280 |
| Diameter cincin posisi |
mm |
120 |
120 |
120 |
| Nozzle Keluar dari Platens |
mm |
≥45 |
≥45 |
≥45 |
| Unit Klem |
| Kekuatan penjepit |
KN (ton) |
833 ((85) |
1176 ((120) |
1568 (((160) |
| Stroke Klamping |
mm |
280 |
300 |
350 |
| Min.Lemparan Ketebalan |
mm |
230 ((310) |
280 (((380) |
300 ((400) |
| Max.Membuka |
mm |
510 ((590) |
580 (((680) |
650 ((750) |
| (L*W) Max.Ukuran cetakan |
mm |
360*360/450*320 |
420*420/560*360 |
520*520/700*450 |
| Jumlah stasiun turntable |
mm |
2 |
2 |
2 |
| (D) Ukuran Meja Rotary |
mm |
φ1010 |
φ1200 |
φ1400 |
| QTY dari Ejector |
pcs |
3 |
5 |
5 |
| Jarak bar atas |
mm |
80 |
80 |
100 |
| Jarak Ejektor |
mm |
100 |
100 |
110 |
| Kekuatan Ejektor |
KN (ton) |
45(4.6) |
45(4.6) |
45(4.6) |
| TANYA |
| Tekanan Sistem |
Mpa ((kgf/cm2) |
13.7(140) |
13.7(140) |
13.7(140) |
| Kapasitas Tangki Minyak |
L |
350 |
430 |
500 |
| Listrik |
KW |
15 + 2.2 |
18 + 2.2 |
22 + 2.2 |
| Kekuatan pemanas |
KW |
7.0 |
10.7 |
13.7 |
| Dimensi Mesin |
L*W |
m |
2.5*1.9 |
2.6*2.0 |
2.9*2.2 |
| H(Kecuali kaki yang menyerap kejut) |
m |
Min:2.5 ((Max:2.95) |
Min:2.9 ((Max:3.6) |
Min:3.3 ((Max:4.1) |
| Kapasitas air pendingin |
L/menit |
40 |
50 |
50 |
| Ketinggian Workbench+(Kecuali kaki yang menyerap kejut) |
mm |
780+(70) |
820+(70) |
915+(80) |
| Berat mesin |
ton |
6.5 |
9.5 |
12.8 |
Fitur
1.servo-driven turntable
Gerakan putar turntable dilakukan oleh servo motor drive yang mewujudkan kecepatan tinggi dan halus, stabil (getaran rendah) gerak putar,Dengan demikian meningkatkan stabilitas siklus pembentukan.
2Ruang yang luas untuk pemasangan cetakan
Ada cukup ruang untuk memasang cetakan, dan juga dapat mengatasi dengan baik penggunaan cetakan besar atau penggunaan cetakan slide karena kompleksitas bentuk produk.
3Sistem penggerak hemat energi
Sistem hidrolik digerakkan oleh servo motor hemat energi, yang menghemat energi dan listrik, memperpendek siklus mesin, meningkatkan umur peralatan,dan meningkatkan efisiensi produksi.
4Permukaan kerja yang sangat rendah
Meja kerja yang dirancang ergonomis sangat rendah membuatnya mudah untuk memuat dan melepaskan cetakan, menempatkan dan mengambil bagian, mengurangi waktu henti,dan secara efektif meningkatkan efisiensi produksi serta keselamatan.

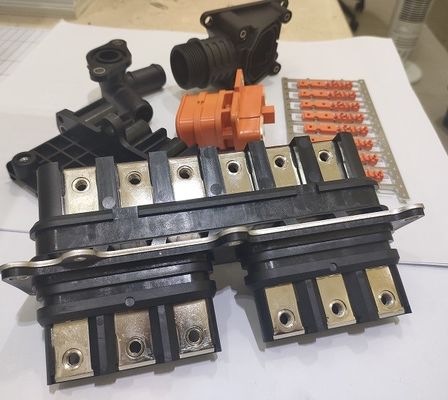

Aplikasi
Mengapa memilih kami?
1. Kualitas produk terbaik dan harga yang paling kompetitif.
2. Teknis berpengalaman personil dalam produksi.
3Desain dan produksi khusus.
4Layanan pra-penjualan dan purna jual yang sangat baik.
FAQ
Q1: Apakah Anda menguji semua barang sebelum pengiriman?
Ya, kami memiliki 100% pengujian sebelum pengiriman
Q2: Apa syarat pembayaran Anda?
T/T 30% deposit, 70% sebelum keberangkatan.
T3: Jenis produk apa yang dapat diproduksi dengan menggunakan mesin cetak injeksi vertikal?
Mesin cetak injeksi vertikal umumnya digunakan untuk memproduksi produk seperti komponen cetakan sisipan, produk cetakan, kabel dan konektor cetakan vertikal,dan bagian presisi kecil.
P4: Kemasan dan pengiriman?
Spool ini dilapisi plastik di dalam dan dibungkus dengan karton di luar.
Q5: Bagaimana dengan waktu pengiriman Anda?
Secara umum, waktu pengiriman akan memakan waktu 20 sampai 45 hari setelah menerima pembayaran muka.
