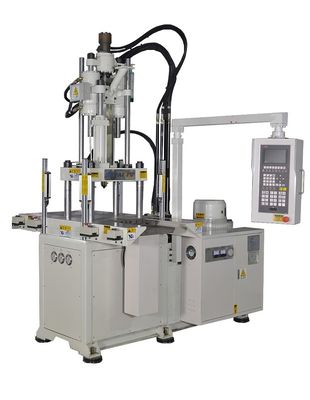

Mesin Cetakan Injeksi Vertikal dengan Skateboard Slide Ganda
Mesin cetak injeksi vertikal TAIFU dikenal dengan kualitas, keandalan dan kinerja yang terbukti, memungkinkan penanganan yang mudah dan keamanan operasi yang sangat tinggi.Mesin kami banyak digunakan dalam bidang injeksi, cetakan injeksi multi-warna, cetakan injeksi multi-komponen, cetakan injeksi presisi tinggi,Thermosetting injeksi dan cair silikon injeksi cetakan dll.

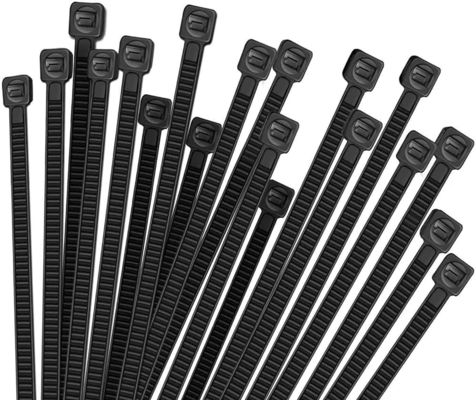

Model ini sangat nyaman untukmembuat ikatan kabel plastik, ada berbagai model VSD-35/55/85/120/160/200/250/300Tersedia untuk disesuaikan hubungi kami untuk informasi lebih lanjut.
1.Spesifikasi:
| |
UNIT |
TFV4-35SD |
TFV4-55SD |
TFV4-85SD |
| Unit suntikan |
Siklus sekrup |
mm |
140 |
140 |
140 |
| Diameter sekrup |
mm |
22 |
26 |
28 |
28 |
30 |
32 |
32 |
36 |
40 |
| Volume Injeksi Teoritis |
cm3 |
53 |
74 |
86 |
86 |
99 |
113 |
113 |
143 |
176 |
| Berat injeksi ((PS) |
g |
49 |
69 |
80 |
80 |
92 |
105 |
105 |
133 |
164 |
| Oz |
1.75 |
2.44 |
2.83 |
2.83 |
3.25 |
3.69 |
3.69 |
4.67 |
5.77 |
| Max.tekanan injeksi |
MPa |
248 |
178 |
153 |
213 |
185 |
163 |
228 |
180 |
146 |
| kgf/cm2 |
2531 |
1812 |
1563 |
2170 |
1890 |
1661 |
2331 |
1842 |
1492 |
| Tingkat suntikan |
cm3/s |
44 |
62 |
72 |
65 |
74 |
84 |
100 |
126 |
156 |
| Kecepatan injeksi maksimum |
mm/s |
117 |
105 |
124 |
| Kecepatan Rotasi Sekrup |
rpm |
10~300 |
10~300 |
10~280 |
| Diameter cincin posisi |
mm |
100 |
110 |
120 |
| Nozzle Keluar dari Platens |
mm |
≥45 |
≥45 |
≥45 |
| Unit Klem |
Kekuatan penjepit |
KN (ton) |
343 ((35)/441 ((45) |
539 ((55) |
833 ((85)/980 ((100) |
| Stroke Klamping |
mm |
200 |
200 |
250 |
| Min.Lemparan Ketebalan |
mm |
150 ((210) |
180 (((240) |
230 ((310) |
| Max.Membuka |
mm |
350 ((410) |
380 ((440) |
480 ((560) |
| (L*W) Jarak antara Tie Bar |
mm |
410*220 |
445*255 |
520*350 |
| (L*W) Max.Ukuran cetakan |
mm |
340*340 |
380*380 |
500*480 |
| (L*W) Ukuran skate |
mm |
730*360 |
915*400 |
1120*500 |
| QTY dari Ejector |
pcs |
1 |
1 |
3 |
| Jarak bar atas |
mm |
_ |
_ |
80 |
| Jarak Ejektor |
mm |
100 |
100 |
100 |
| Kekuatan Ejektor |
KN (ton) |
26.5(2.7) |
26.5(2.7) |
26.5(2.7) |
| TANYA |
Tekanan Sistem |
Mpa ((kgf/cm2) |
13.7 ((140)/17.2 ((175) |
13.7(140) |
13.7 ((140)/17.2 ((175) |
| Kapasitas Tangki Minyak |
L |
130 |
140 |
280 |
| Listrik |
KW |
7.5/11 |
11 |
15+2.2/18+2.2 |
| Kekuatan pemanas |
KW |
3.6 |
5.5 |
7.0 |
| Dimensi Mesin |
L*W*H |
m |
1.6*1.2*2.2 |
1.8*1.3*2.32 |
2.1*1.9*3.5 |
| Kapasitas air pendingin |
L/menit |
25 |
35 |
40 |
| Ketinggian Meja Kerja |
mm |
990+(60) |
1088+(60) |
1140+(70) |
| Berat mesin |
ton |
1.7 |
2.2 |
4.3 |
2. Fitur:
- Plat geser dan base plate terbuat dari besi cor, dengan strip baja yang mengisolasi bagian penghubung dan lubang minyak pelumasan, sangat mengurangi keausan dan deformasi plat geser,meningkatkan umur dan akurasi
- Pin ejektor dapat digunakan dengan cetakan yang berbeda dan stroke dapat diatur secara bebas. kekuatan penjepit, kecepatan pin ejektor, dan jumlah pelepasan cetakan juga dapat diatur sebelumnya sesuai kebutuhan
- Desain sistem sirkuit minyak yang beragam (setengah tertutup, sepenuhnya tertutup, servo, atau injeksi kecepatan tinggi) dapat disesuaikan dengan kebutuhan pelanggan,dengan desain program yang dapat diperluas dan koneksi ke peralatan pemasangan dan ekstraksi otomatis, mencapai operasi sepenuhnya otomatis.

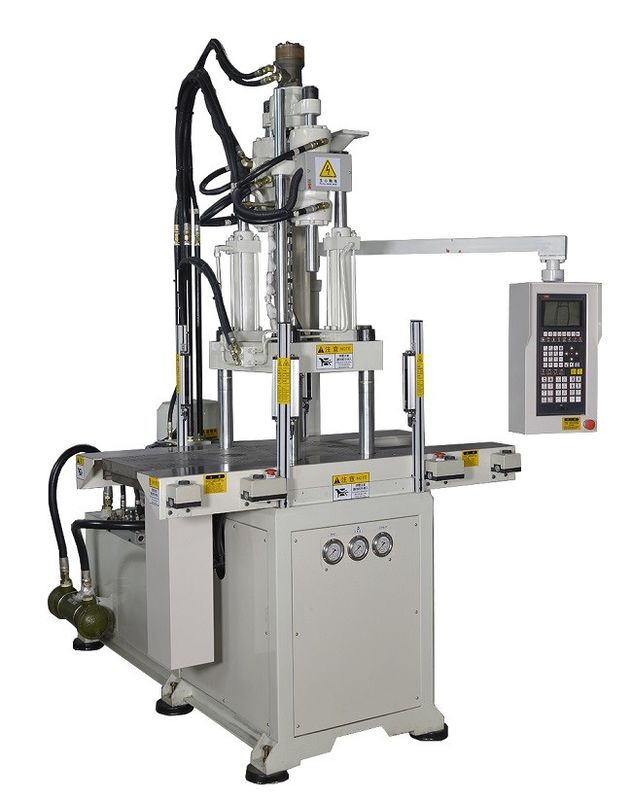

3. Gambar Mesin:
4Aplikasi:
5. FAQ:
T: Apakah Anda perusahaan dagang atau produsen?
A:Kami adalah sebuah pabrik yang terletak di kota Dongguan - wilayah manufaktur industri terbesar di Cina. Semua mesin diproduksi oleh karyawan kami sendiri di pabrik kami sendiri.
T: Berapa lama waktu pengiriman Anda?
A: Mesin kecil ada di stok. Umumnya, waktu pengiriman mesin standar adalah 7 ~ 35 hari kerja. Untuk mesin yang disesuaikan, itu akan 40 ~ 60 hari kerja.
T: Apa syarat pembayaran Anda?
A: 30% TT di muka, 70% saldo sebelum pengiriman. atau L / C pada saat melihat.
T: Berapa lama waktu garansi?
A: Garansi 1 tahun untuk semua mesin. Kami menyediakan suku cadang gratis untuk kerusakan dan masalah kualitas yang tidak disebabkan oleh manusia. Dukungan teknis kami akan menemani Anda selama masa pakai mesin.Jika mesin dioperasikan dengan benar, itu bisa melayani lebih dari 20 tahun.
T: Apa perbedaan antara cetakan tunggal dan cetakan ganda?
A: Cetakan dapat memiliki satu rongga atau beberapa rongga, yang masing-masing dapat digunakan untuk membuat satu bagian.sementara cetakan multi-ruang menghasilkan lebih dari satuSetelah cetakan dibuat, cetakan injeksi menjadi proses enam langkah yang mudah direplikasi.
