Bagian Transmisi Otomatis Mesin Cetak Injeksi Vertikal Dengan Meja Kerja Rendah
TAIFU stasiun rendah vertikal mesin cetakan tabel putar injeksimengadopsi permukaan kerja ergonomis untuk membuat operasi lebih nyaman dan lebih aman. diameter minimum turntable adalah 810mm dan diameter maksimum adalah 2300mm.
Mesin cetak injeksi meja kerja rendah suku cadang mobil dengan kapasitas 160 ton adalah jenis peralatan tertentu yang digunakan dalam proses manufaktur suku cadang mobil.Ini dirancang untuk memproduksi berbagai komponen plastik yang digunakan dalam mobil melalui teknik cetakan injeksi.
Mesin ini dilengkapi dengan sistem kontrol berkinerja tinggi untuk memberikan jaminan kuat untuk keakuratan dan stabilitas injeksi berkualitas tinggi.mesin injeksi mesin putar vertikal dapat digunakan dengan peralatan otomatisasi diperluas untukmencapai produksi otomatis berkualitas tinggi dan efisien dari produk dengan bentuk yang kompleks dan proses khusus.
1Spesifikasi:
| |
UNIT |
TFW4-160R2 |
TFW4-200R2 |
TFW4-250R2 |
| Unit injeksi |
Siklus sekrup |
mm |
200 |
200 |
250 |
| Diameter sekrup |
mm |
45 |
50 |
55 |
55 |
60 |
65 |
60 |
65 |
70 |
| Volume Injeksi Teoritis |
cm3 |
318 |
393 |
475 |
475 |
565 |
664 |
707 |
830 |
962 |
| Berat injeksi ((PS) |
g |
296 |
365 |
442 |
442 |
526 |
617 |
657 |
772 |
895 |
| Oz |
10.43 |
12.88 |
15.59 |
15.59 |
18.55 |
21.77 |
23.19 |
27.21 |
31.56 |
| Max.tekanan injeksi |
MPa |
218 |
177 |
146 |
170 |
143 |
122 |
198 |
169 |
146 |
| kgf/cm2 |
2226 |
1803 |
1490 |
1738 |
1460 |
1244 |
2022 |
1723 |
1486 |
| Tingkat suntikan |
cm3/s |
167 |
206 |
249 |
314 |
373 |
438 |
288 |
338 |
393 |
| Kecepatan injeksi maksimum |
mm/s |
105 |
132 |
102 |
| Kecepatan Rotasi Sekrup |
rpm |
10 ~ 280 |
10 ~ 240 |
10 ~ 240 |
| Diameter cincin posisi |
mm |
120 |
150 |
150 |
| Nozzle Keluar dari Platens |
mm |
≥45 |
≥45 |
≥45 |
| Satuan penjepit |
Kekuatan penjepit |
KN (ton) |
1568 (((160) |
1960 ((200) |
2450 ((250) |
| Stroke Klamping |
mm |
350 |
350 |
400 |
| Min.Lemparan Ketebalan |
mm |
300 ((400) |
350 ((450) |
350 ((450) |
| Max.Membuka |
mm |
650 ((750) |
700 ((800) |
750 ((850) |
| (L*W) Max.Ukuran cetakan |
mm |
520*520/700*450 |
570*570/800*470 |
670*670/860*570 |
| Jumlah stasiun turntable |
mm |
2 |
2 |
2 |
| (D)Ukuran Meja Rotary |
mm |
φ1400 |
φ1630 |
φ1800 |
| QTY dari Ejector |
pcs |
5 |
5 |
5 |
| Jarak bar atas |
mm |
100 |
125 |
125 |
| Jarak Ejektor |
mm |
110 |
150 |
150 |
| Kekuatan Ejektor |
KN (ton) |
45(4.6) |
45(4.6) |
45(4.6) |
| lainnya |
Tekanan Sistem |
Mpa ((kgf/cm2) |
13.7(140) |
13.7(140) |
13.7(140) |
| Kapasitas Tangki Minyak |
L |
500 |
650 |
800 |
| Listrik |
KW |
22 + 2.2 |
31 + 2.2 |
37+2.2 |
| Kekuatan pemanas |
KW |
13.7 |
13.7 |
24.3 |
| Dimensi Mesin |
L*W*H |
m |
2.9*2.2*3.3 |
3.0*2.4*3.7 |
3.3*2.6*4.4 |
| Kapasitas air pendingin |
L/menit |
50 |
60 |
60 |
| Ketinggian Meja Kerja |
mm |
915+(80) |
935+(80) |
935+(80) |
| Berat mesin |
ton |
12.8 |
16.5 |
20.5 |
2. Fitur:
- Ini mengadopsi dukungan pilar panduan ganda dan perangkat injeksi seimbang silinder ganda untuk memastikan kekuatan seimbang dan seragam selama kemajuan injeksi sekrup.
- Untuk plastik rekayasa dengan karakteristik yang berbeda, tong sekrup khusus disediakan untuk memastikan kualitas cetakan produk.
- Keakuratan injeksi yang sangat baik, pengulangan posisi ujung injeksi dapat mencapai ± 0,1 mm, dan pengulangan berat produk dapat mencapai 3%.

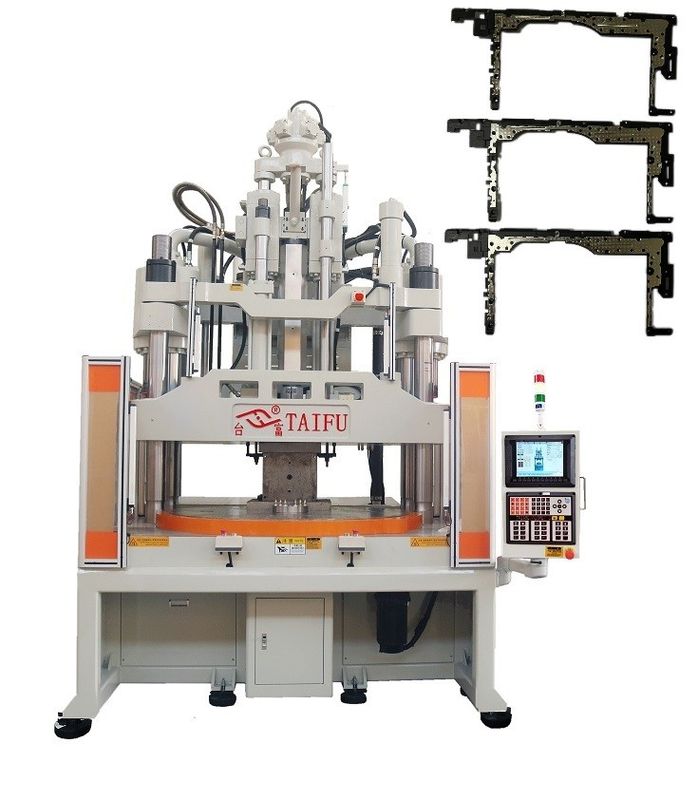

3. Gambar Mesin:

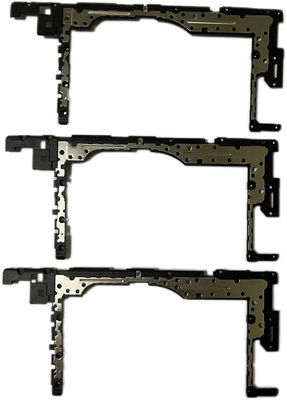

4Aplikasi:
5Mengapa memilih kami?
1. Kualitas produk terbaik dan harga yang paling kompetitif.
2. Teknis berpengalaman personil dalam produksi.
3Desain dan produksi khusus.
4Layanan pra-penjualan dan purna jual yang sangat baik.
6. FAQ:
T: Apakah Anda menguji semua barang sebelum pengiriman?
Ya, kami memiliki 100% pengujian sebelum pengiriman
T: Bagaimana dengan waktu pengiriman Anda?
Secara umum, waktu pengiriman akan memakan waktu 20 sampai 45 hari setelah menerima pembayaran muka.
Mengenai pesanan dan kuantitasmu.
T: Apa syarat pembayaran Anda?
T/T 30% deposit, 70% sebelum keberangkatan.
P:Bagian-bagian mobil apa yang dibuat dengan cetakan injeksi?
A:Komponen Otomotif Eksterior: Panel dan pagar, pelindung lumpur, pendukung bumper, pintu dan sistem penguncian. Komponen Otomotif Interior: Pilar hiasan, kursi, audio / video, rem, dan sistem penyimpanan.Komponen Dekorasi Luar Ruangan: bezel, tombol, interior/eksterior trim, dan topi tengkorak.
P: Kemasan dan pengiriman?
Spool ini dilapisi plastik di dalam dan dibungkus dengan karton di luar.
